概述

液位監測管理系統是針對液位測量的自動化管理而設計的。系統能對多個液位監測點進行自動監測，直接反映出各個液位監測點當前的液位高度；通過計算機對液位高度進行處理，直接給出各種供查詢的記錄報告和統計數據，使管理者及時地掌握各個液位監測點的情況，從而合理地進行安排和調度；系統配備高精度，高穩定性的KYDM磁致伸縮液位傳感器，保證了測量的精度；系統采用先進可靠的RS485傳輸網絡，成熟可靠的MODBUS傳輸協議，保證了系統的穩定性、可靠性。液位監測管理系統，極大程度上減少了人工勞動力，提高了自動化的管理水平，是現代化、智能化、自動化的進步的表現。

系統的主要功能

    液位監測管理系統主要功能：實時液位測量顯示、上下限報警（聲光報警），容積計算，重量計算，數據（液位、容積，重量）記錄，卸油記錄等。

系統構成

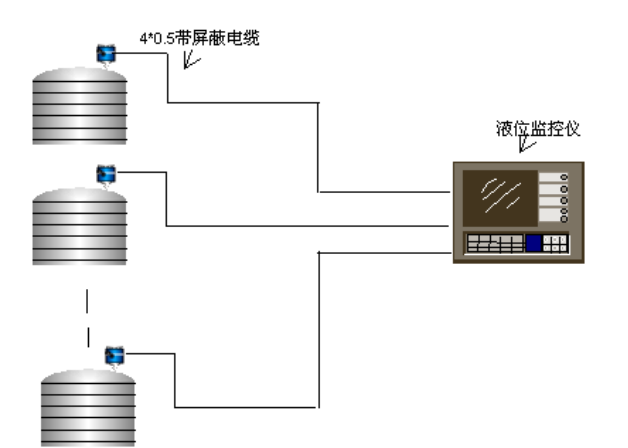

1、系統示意圖

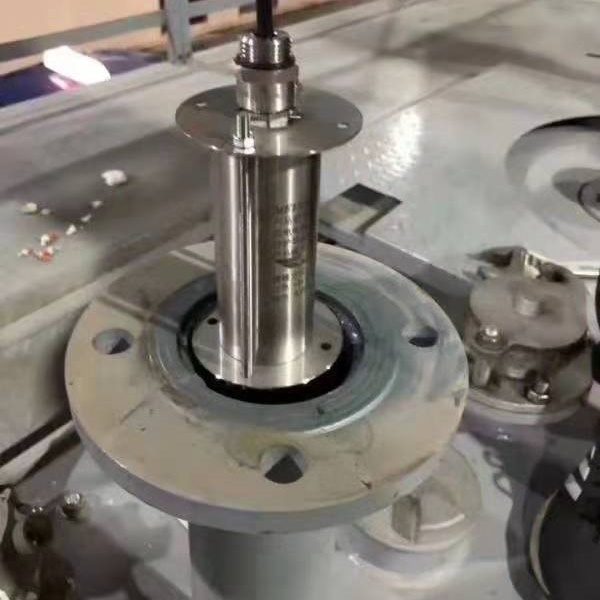

2、磁尺安裝示意圖

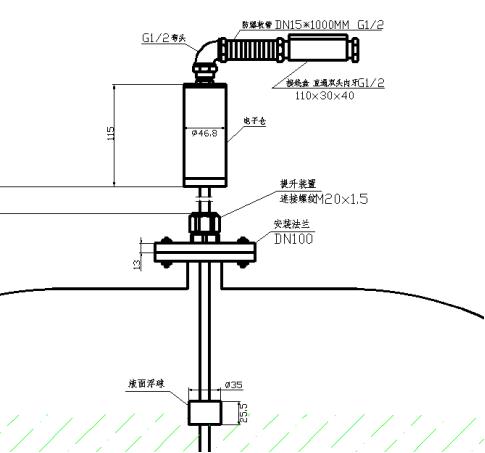

3、磁尺示意圖

相關技術參數

      1、磁致伸縮液位傳感器

（1）隔爆結構，輸出方式：MODBUS，可測量物理量：位置和溫度

度量

（2）有效量程：50—14000mm

（3）供電電源：+24VDC，通信接口：EIA-RS485

（4）工作溫度：-40~+85℃

（5）非線性誤差：<±0.05%F.S，

     重復性誤差：<±0.01%F.S，

分辨率：優于0.01%F.S，

溫度影響：優于0.01%F.S./℃，

測量溫精度：±0.5℃

（6）零點調整范圍：100%F.S

2、液位監測儀

（1）供電電源AC220V±10％,50HZ；

（2）工作溫度-20℃～40℃；

（3）相對濕度0～90%RH；

（4）顯示方式：圖形及文字；

（5）可監控油罐數≧8（可以擴張為12個）；

（6）系統語言：中文；

（7）與計算機或外部設備通訊方式類型，RS232或RS485,同時支持TCP/IP局域網（RJ45）；

（8）可選1路以上輸出繼電器，常開或者常閉觸點容量為交流5A/240V或直流5A/24V；

（9）帶聲光報警器，可設置報警值；

（10）有自診斷功能；

（11）除開與計算機通訊接口外，可擴展多2個RS485接口；

（12）支持工程軟件升級；

（13）顯示油罐實時高度、體積、溫度；

（14）支持容積導入，容積計算功能
